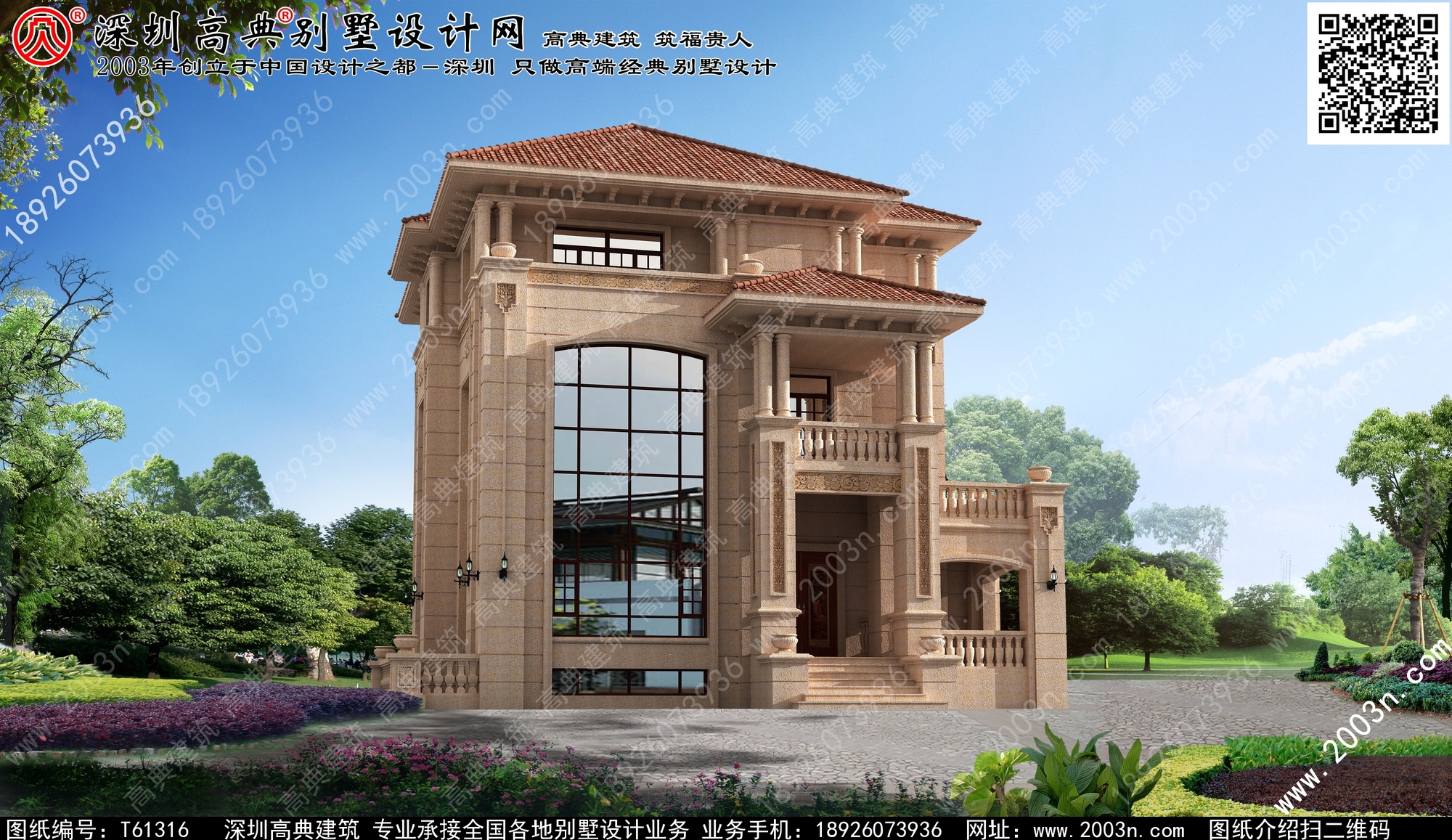

純石材三層別墅外觀效果圖/作品編號T61316號首層192平方米
此棟別墅規格介紹：
總建筑面積：666.83平方米(是指各層建筑面積之和)
地下室面積：189.18平方米
一層面積：192.55平方米
二層面積：136.71平方米
三層面積：148.39平方米
占地規格：門面(即左右方向)14.6米〈未計左邊采光井凸出0.8米〉X進深(即前后方向)18.1米
圖紙張數：效果圖14張、施工圖共88張A3規格(即建施、結施、水施、電施)
地下室內功能介紹：
娛樂大廳帶采光井[40平方米/6平方米]〈左前面〉，
酒窖[10平方米]〈前面中間〉，
臥室A帶衛生間[21平方米/9平方米]〈左后面〉，
臥室B帶衛生間[27平方米/9平方米]〈后面中間和右后面〉，
公用衛生間[8平方米]〈左面中間〉，
三跑樓梯[13平方米]〈左前面〉。
首層室內功能介紹：
客廳（復式）[41平方米]〈左前面〉，
入門玄關和弧型樓梯[34平方米]〈前面中間和右前面〉，
餐廳[27平方米]〈后面中間〉，
廚房[9平方米]〈右后面〉，
小門亭[10平方米]〈右前面〉，
臥室A帶衛生間[21平方米/9平方米]〈左后面〉，
公用衛生間[12平方米]〈右面中間〉
二層室內功能介紹：
小客廳和弧型樓梯帶陽臺[34平方米/10平方米]〈前面中間和右前面〉，
客廳中空[41平方米]〈左前面〉
臥室A帶衛生間帶衣帽間[21平方米/9平方米/8平方米]〈左后面〉，
臥室B帶陽臺帶衛生間帶衣帽間[20平方米/6平方米/5平方米/9平方米]〈后面中間和右后面〉，
三層室內功能介紹：
臥室A帶衛生間帶衣帽間帶書房帶陽臺[21平方米/9平方米/8平方米/20平方米/15平方米]〈左面前到后〉，
臥室B帶陽臺帶衛生間和露天陽臺[20平方米/6平方米/7平方米/7平方米]〈后面中間和右后面〉，
小客廳和弧型樓梯[34平方米]〈右前面〉

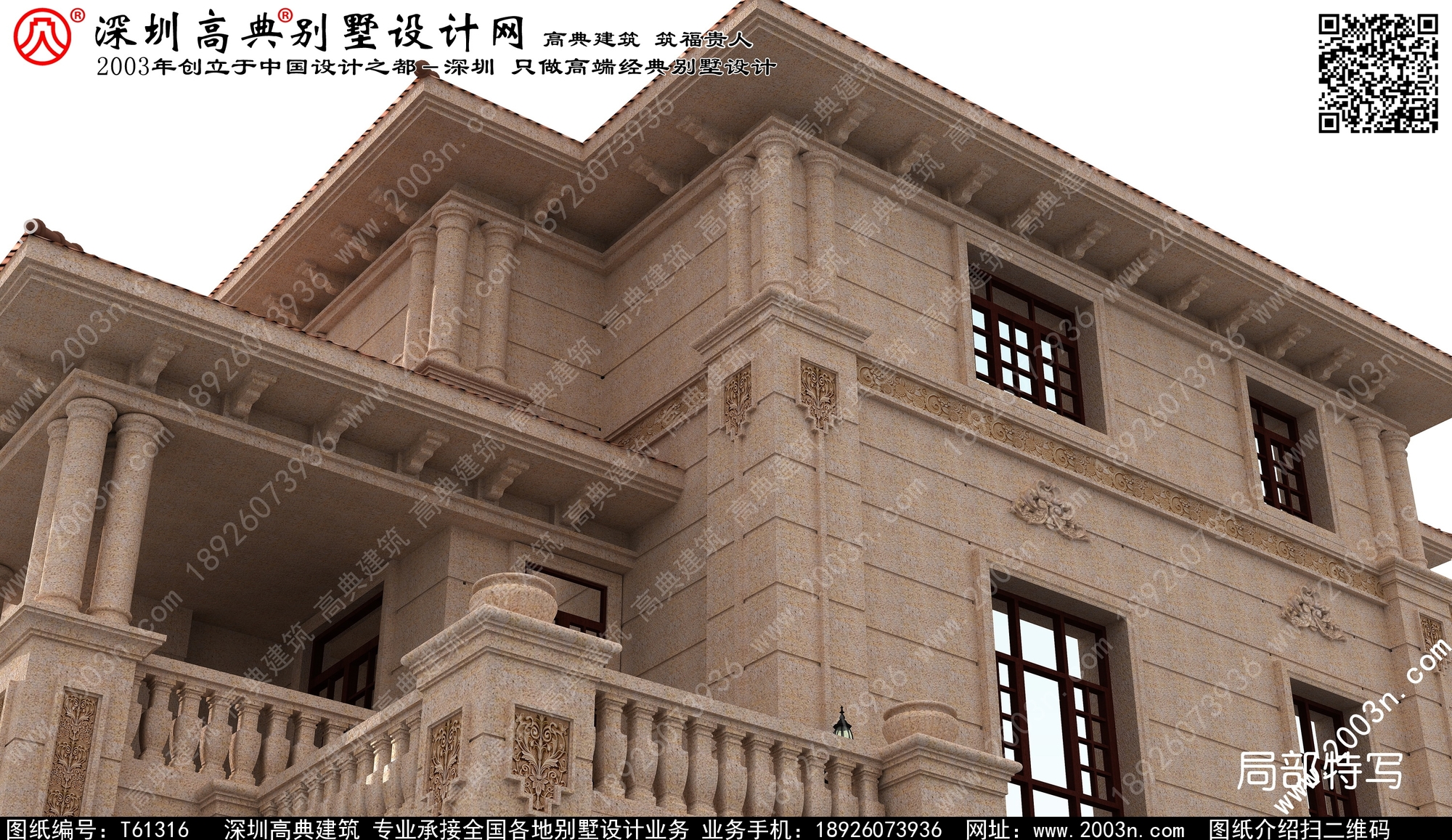

本別墅外墻全部采用荔枝面沙漠棕石材干掛、外墻純石材別墅、屋面用310X310S瓦
